10KV級油浸式變壓器

技術參數

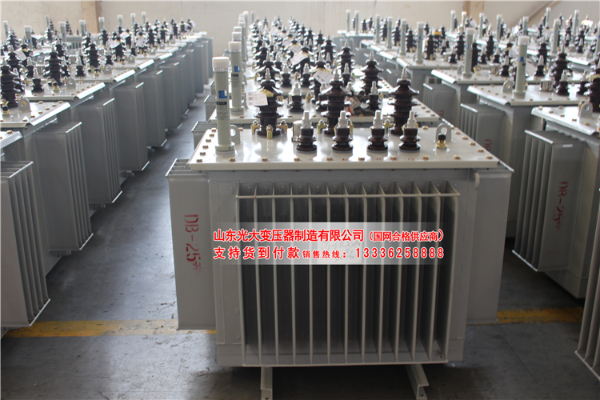

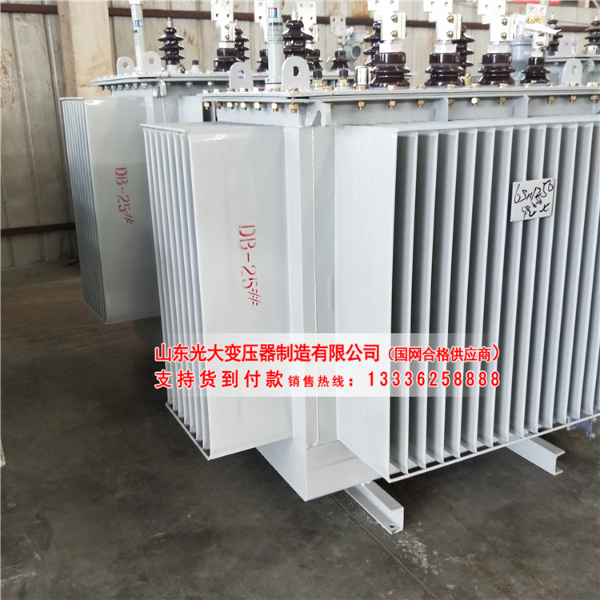

1  S11型三相雙繞組無勵磁調壓配電變壓器

型號	額定 容量 KVA	電壓組合			聯結組標號	空載 損耗 W	負載 損耗 W	空載 電流 %	阻抗 電壓 %	重    量    kg			外型尺寸 長×寬×高 mm	軌距 mm
		高壓KV	高壓分接范圍（%）	低壓 KV						器身重	油 重	總 重
S11-30/10	30	6 6.3 10	±5	0.4 10.5	Yyn0	100	630/600	2.1	4	140	80	300	1000×560×1140	400/450
S11-50/10	50					130	910/870	2.0		205	95	405	1130×710×1170
S11-63/10	63					150	1090/1040	1.9		240	95	430	1150×750×1190
S11-80/10	80					180	1310/1250	1.8		280	110	510	1170×770×1230
S11-100/10	100					200	1580/1500	200		325	120	610	1180×810×1250
S11-125/10	125					240	1890/1800	240			130	650	1230×830×1308	550/ 550
S11-160/10	160					280	2310/2200	280		440	160	760	1245×850×1410
S11-200/10	200					340	2730/2600	340		530	185	950	1300×910×1445
S11-250/10	250					400	3200/3050	400		630	210	1115	1560×980×1460	550/ 650
S11-315/10	315					480	3830/3650	1.1		800	260	1265	1600×1050×1535
S11-400/10	400					570	4520/4300	1.0		905	320	1400	1540×1120×1605	660/ 750
S11-500/10	500					680	5410/5150	1.0		1050	330	1820	1640×1320×1630
S11-630/10	630					810	6200	0.9	4.5	1290	495	2210	1860×1500×1780	820/ 820
S11-800/10	800					980	7500	0.8		1590	570	2815	2080×1520×1900
S11-1000/10	1000					1150	10300	0.7		1705	615	3005	2150×1540×1930
S11-1250/10	1250					1360	12000	0.6		2065	770	3550	2205×1560×1960
S11-1600/10	1600					1640	14500	0.6		2400	960	4320	2360×2000×2000

 備注：由于公司不斷研制及更新，本參數僅供參考

型號	額定 容量 KVA	電壓組合			聯結組標號	空載 損耗 kW	負載 損耗 W	空載 電流 %	阻抗 電壓 %	重    量    kg			外型尺寸 長×寬×高 mm	軌距 mm
		高壓KV	高壓分接范圍（%）	低壓 KV						器身重	油 重	總 重
S11-630/10	630	6 6.3 10 10.5 11	±5	3 3.15 6.3	Yd11	0.8	7.56	0.92	6.0	1480	480	2950	2190×1120×1925	400/450
S11-800/10	800					1	9.18	0.85		1690	515	3280	2240×1140×2220
S11-1000/10	1000					1.18	10.71	0.78		2000	620	3640	2290×1170×2380
S11-1250/10	1250					1.4	12.68	0.72		2335	735	4310	2300×1170×2540
S11-1600/10	1600					1.68	15.12	0.66		2545	740	4910	2530×1170×2550
S11-2000/10	2000					2	1720	0.63		3160	940	5720	2580×1180×2640	550/550
S11-2500/10	2500					2.3	20.97	0.58		3610	985	6660	2650×1180×2860
S11-3150/10	3150					2.8	24.56	0.56		4220	1580	8380	2880×2670×2780	550/650
S11-4000/10	4000	10 10.5 11	±5			3.4	28.98	0.51		4890	1600	7030	2940×2780×2970
S11-5000/10	5000					4.1	33.25	0.48		5735	2200	10940	3570×2860×2780	660/750
S11-6300/10	6300					4.9	37.24	0.43		7100	3270	13810	3290×3480×2890

2  S11型三相雙繞組無勵磁調壓電力變壓器

 備注：由于公司不斷研制及更新，本參數僅供參考

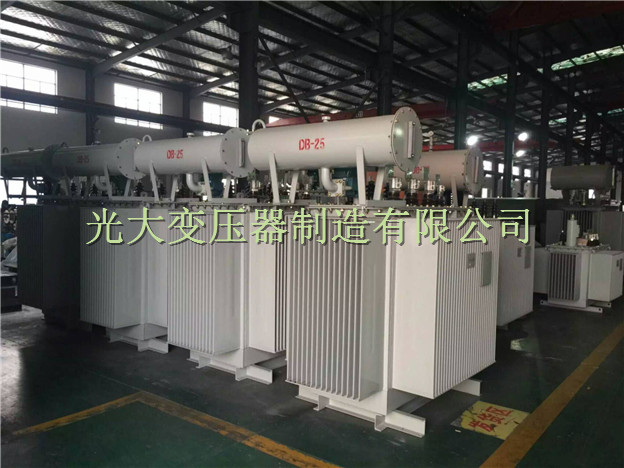

3  SZ11型三相雙繞組有載調壓電力變壓器

型號	額定 容量 KVA	電壓組合			聯結組 標   號	空載 損耗 KV	負載 損耗 KW	空載 電流 %	阻抗 電壓 %	重    量    kg		外型尺寸 長×寬×高 mm	軌距 mm
		高壓KV	高壓分接范圍（%）	低壓 KV						油 重	總 重
SZ11-200/10	200	6 6.3 10 11	±4 *2.5	0.4	Yyn0	0.38	3.06	1.3	4	275	1160	1400×1140×1650	550/550
SZ11-250/10	250					0.45	3.6	1.2		300	1302	1420×1130×1710
SZ11-315/10	315					0.54	4.32	1.1		330	1490	1540×1200×1760	660/660
SZ11-400/10	400					0.64	5.22	1.0		360	1690	1640×1210×1860
SZ11-500/10	500					0.77	6.21	1.0		410	2060	1660×1215×1860
SZ11-630/10	630					0.96	7.65	0.9		670	2980	2200×1360×1960
SZ11-800/10	800					1.12	9.36	0.8		690	3100	2300×1600×2600	820/820
SZ11-1000/10	1000					1.36	10.9	0.7	4.5	720	3260	2630×1700×2660
SZ11-1250/10	1250					1.56	13.05	0.6		830	3790	2660×1820×2710
SZ11-1600/10	1600					1.92	15.57	0.6		1100	5200	2750×1680×2720	1070 /1070
SZ11-2000/10	2000					2.24	17.8	0.8		1420	6090	2800×2230×2740
